主蒸汽釋放隔離閥采用一體化集成設計，對稱式分布先導控制裝置，結構緊湊，空間布置合理，提高閥門整機的抗震能力。閥門由主閥、手動隔離閥、手動先導閥、活塞室測壓隔離閥、電磁先導閥等組成，并配置閥位擬量測量裝置和閥位啟閉檢測裝置,可實現遠程控制及監測。
2022年通過行業科技成果鑒定，鑒定委員會認為，研制的主蒸汽釋放隔離閥是成功的，填補里國內空白，主要性能指標達到國際同類產品先進水平，部分指標優于國外產品，可在華龍一號及其它核電機組推廣應用?！叭A龍一號核電主蒸汽釋放隔離閥”2024年被認定為第四批能源領域首臺（套）重大技術裝備。
（1）主要技術參數
l產品型號：H2J54C-550-350
l公稱通徑：DN350(14″)
l公稱磅級：550Lb
l設計壓力：8.9MPa
l設計溫度：316℃
l工作介質：蒸汽、蒸汽與水的混合物或者水
l安全等級：安全2級
l質保要求：Q1
l抗震類別：I類（可運行性）
l使用壽命：60年
l循環壽命：1000次
l固有頻率：＞50Hz
l地震加速度：三個方向（4g，4g，4g）
l開啟時間：≤1.8s（開啟死區時間≤1.5s，開啟動作時間≥0.1s）
l關閉時間：＜20s
l質量流量：1060t/h≤Q≤1272t/h
l全開閥門壓降：≤0.535MPa
l最小開啟壓力：0.14MPa
（2）適用范圍
主蒸汽釋放隔離閥（H2J54C-550-350）主要用于壓水堆核電站蒸汽大氣排放系統（VDA），執行隔離功能、余熱排出和超壓保護功能。
主要功能：（1）蒸汽流量過度增加或蒸汽管線破裂況下隔離SG蒸汽側，以限制RCP過冷；（2）SGTR工況中，在部分冷卻完成之后提高相應SG的VDA設定值，以限制放射性釋放；（3）需要采用VDA進行余熱排出或超壓保護時，VDA需要能快速打開進行排放。
（3）成果應用情況
大連大高閥門股份有限公司與中廣核工程有限公司分別于2021年簽訂陸豐項目5、6號機組LOT190ce VDA主蒸汽釋放隔離閥供應合同；于2023年簽訂防城港項目5、6號機組LOT190ce VDA主蒸汽釋放隔離閥供應合同。
（4）知識產權情況

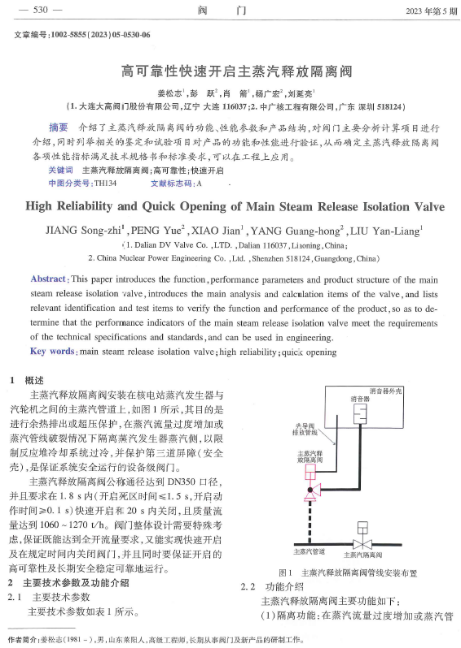

授權發明專利3項（一種用于核電的先導式蒸汽釋放隔離閥動態性能的測試裝置及測試方法、主蒸汽釋放隔離閥、雙活塞先導式帶彈簧復位結構的角式截止閥），授權實用新型專利3項（一種多位置及位移檢測裝置、一種雙活塞先導式帶彈簧復位結構的角式截止閥、一種主蒸汽釋放隔離閥），在《閥門》2023年第5期發表論文《高可靠性快速開啟主蒸汽釋放隔離閥》1篇，文章編號：1002-5855（2023）05-0530-06。
 |
 |
 |
論文發表

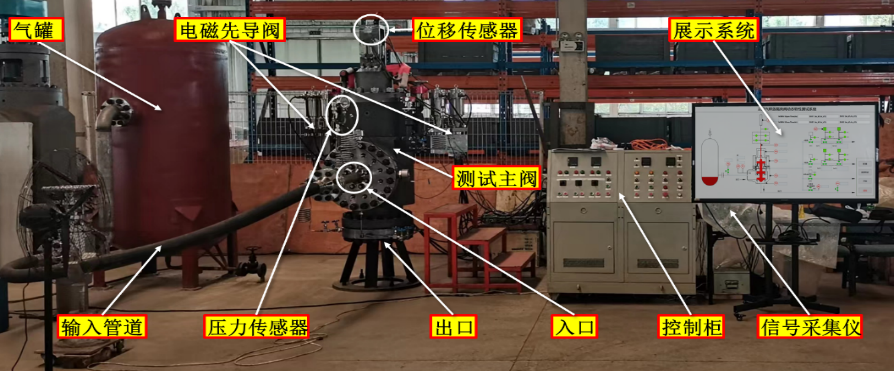

主蒸汽釋放隔離閥及測試臺架
 |
 |

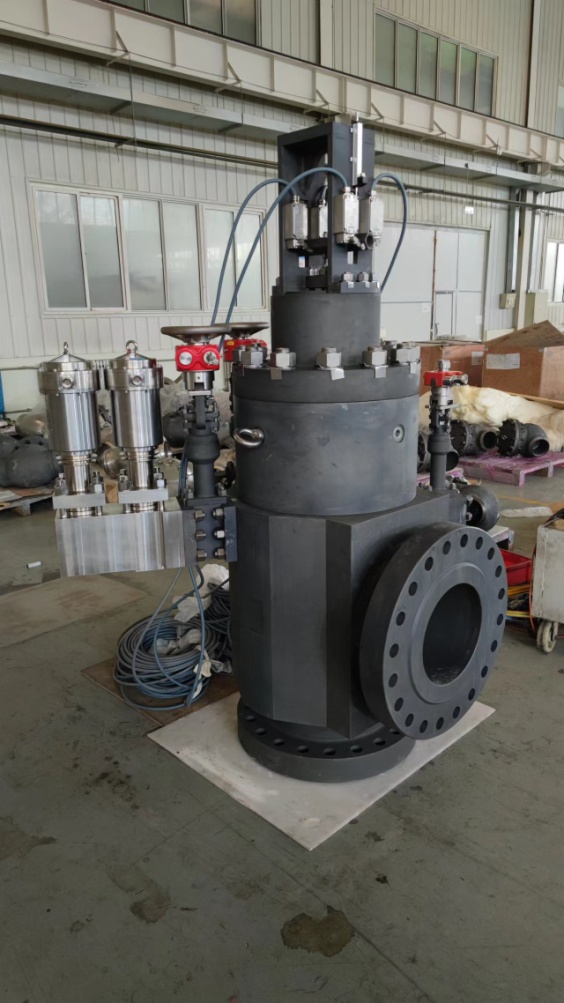

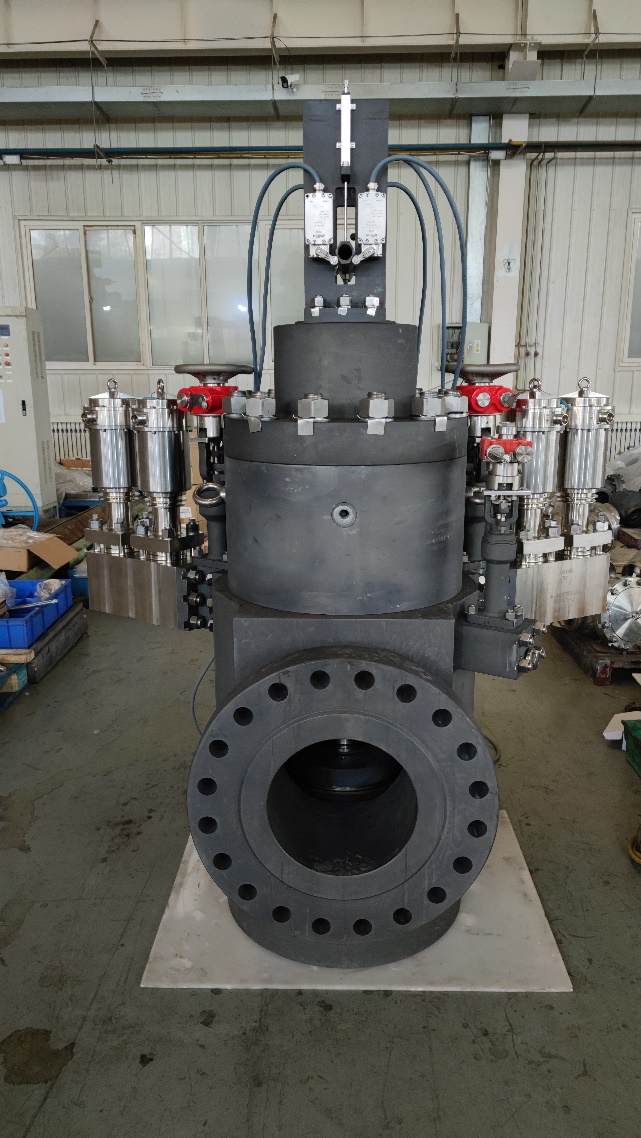

主蒸汽釋放隔離閥
